Hvorfor er Clean Room Sandwich Paneler den foretrukne væg- og loftløsning til kontrollerede miljøer?

Hvad er et Clean Room Sandwich Panel?

A clean room sandwich panel er et præfabrikeret, flerlags bygningspanel, der er konstrueret specielt til brug i kontrollerede miljøer, hvor luftbåren forurening, temperaturstabilitet, hygiejne og strukturel integritet alle skal opretholdes til strenge standarder. Panelet består af to stive udvendige plader - typisk galvaniseret stål, rustfrit stål eller aluminium - bundet til et isolerende kernemateriale, der giver termisk ydeevne, akustisk dæmpning og strukturel stivhed i et enkelt kompositelement. Resultatet er et selvbærende væg-, loft- eller skillevægssystem, der kan installeres hurtigt og omkonfigureres, efterhånden som facilitetskravene ændrer sig, uden at gå på kompromis med de miljømæssige kontroller, der definerer et velfungerende renrum.

Det, der adskiller et rentrumssandwichpanel fra standard arkitektoniske sandwichpaneler, er den præcision, hvormed hvert materiale, samling, finish og dimensionstolerance er specificeret og kontrolleret. I et rentrumsmiljø - uanset om det er klassificeret til ISO 1 til ISO 9 under ISO 14644-standarden eller til GMP Grade A til D som krævet af farmaceutiske tilsynsmyndigheder - er bygningsskalmen ikke kun strukturel. Det er en aktiv komponent i forureningskontrolsystemet. Hver overflade skal modstå mikrobiel vækst, ikke udskille partikler, modstå hyppig kemisk rensning og opretholde dimensionsstabilitet under de positive trykforskelle, der forhindrer forurening i at trænge ind. Standard byggeplader designet til industri- eller erhvervsbygninger kan ikke opfylde disse krav, og det er netop derfor, at renrumssandwichpanelet eksisterer som en særskilt produktkategori.

Den unikke flerlagskonstruktion, der adskiller disse paneler

Det afgørende kendetegn ved et sandwichpanel i et rent rum er dets sammensatte konstruktion, som integrerer flere ydelsesfunktioner i en enkelt paneltykkelse, typisk fra 50 mm til 150 mm. Hvert lag af panelet bidrager med et specifikt sæt egenskaber, og interaktionen mellem lagene er konstrueret til at producere en kombineret ydeevneprofil, som intet enkelt materiale kan opnå alene.

Udvendige plader

De indvendige og udvendige beklædningsplader danner panelets synlige og funktionelle overflader. Til rene rumsapplikationer er disse oftest fremstillet af formalet galvaniseret stål med en polyester-, epoxy- eller PVDF-belægning påført den rumvendte overflade. Belægningssystemet skal være ikke-porøst, kemisk modstandsdygtigt og i stand til at modstå gentagen rengøring med isopropylalkohol, hydrogenperoxiddamp, natriumhypochlorit og andre aggressive desinfektionsmidler, der anvendes i farmaceutiske og halvlederproduktionsmiljøer. Beklædninger i rustfrit stål - typisk Grade 304 eller 316L - er specificeret til de mest krævende applikationer, såsom aseptiske farmaceutiske produktionsområder eller rene rum til fødevareforarbejdning, hvor overlegen korrosionsbestandighed og evnen til at blive elektropoleret til en næsten spejlfinish er påkrævet. Aluminiumsbeklædninger anvendes, hvor vægtreduktion er en prioritet uden at ofre korrosionsbestandighed.

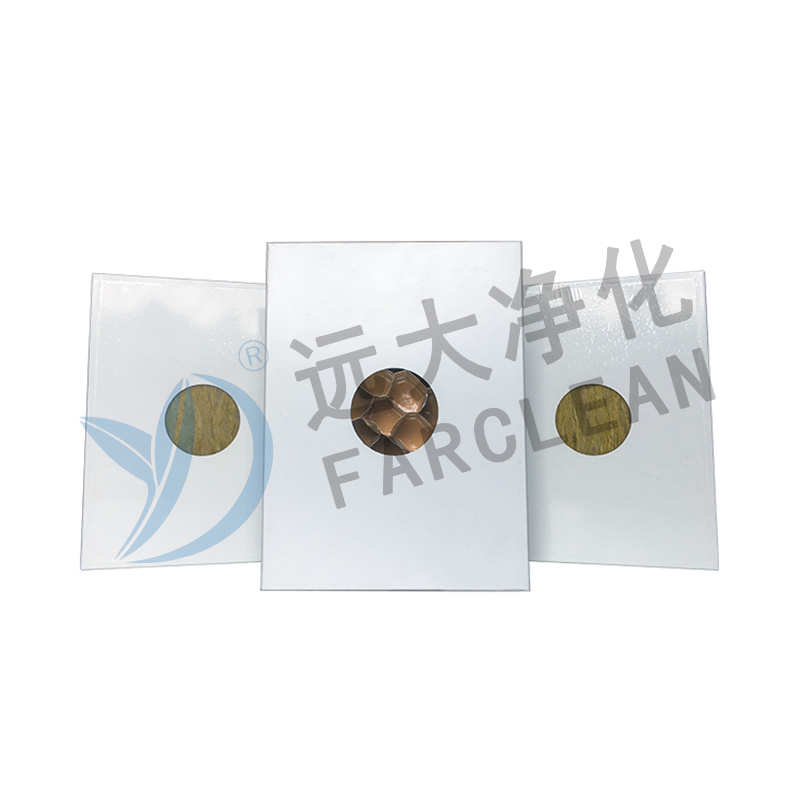

Isolerende kernematerialer

Kernematerialet optager panelets centrale zone og er ansvarlig for termisk isolering, akustisk ydeevne, brandmodstand og en betydelig del af panelets strukturelle stivhed. Renrumssandwichpaneler produceres med flere kernetyper, der hver er egnet til forskellige præstationsprioriteter. Kerner af mineraluld (stenuld) giver fremragende brandmodstand – opnår ikke-brændbare klassificeringer i henhold til EN 13501-1 – og er specificeret i farmaceutiske faciliteter og hospitaler, hvor brandsikkerhedsreglerne er strengest. Polyurethan (PUR) og polyisocyanurat (PIR) skumkerner tilbyder overlegne varmeisoleringsværdier (lavere lambda-koefficienter) for samme paneltykkelse, hvilket gør dem til det foretrukne valg, hvor energieffektivitet og temperaturstyringspræcision er de primære drivkræfter. Honeycomb aluminium eller papirkerner giver exceptionelle styrke-til-vægt-forhold for loftspaneler, hvor strukturel bæreevne er påkrævet uden at tilføje for stor vægt til støttestrukturen.

Lufttæthed og trykintegritet: En kritisk differentiator

Et af de mest teknisk krævende krav til en renrums bygningsskal er lufttæthed. Rene rum holdes ved positivt lufttryk i forhold til tilstødende mindre kontrollerede rum, hvilket skaber en trykforskel, der kontinuerligt forsøger at tvinge luft - og eventuelle forurenende stoffer, den bærer - udad gennem ethvert mellemrum, samling eller gennemtrængning i hylsteret. Hvis panelsystemet tillader luftlækage, kompromitteres trykforskellen, og forureningskontrolstrategien mislykkes, uanset hvor kraftigt HVAC- og filtreringssystemet er.

Renrumssandwichpaneler opfylder dette krav gennem et præcist konstrueret sammenlåsende samlingssystem. Paneler forbindes med hinanden og til strukturelle rammer via fjer-og-not eller knastlåsesamlinger, der er forseglet med kontinuerlige perler af godkendt fugemasse - typisk silikone- eller polyurethanbaseret - påført under installationen. Fugegeometrien er designet til at rumme termisk udvidelse og mindre strukturelle bevægelser uden at bryde forseglingen, hvilket bibeholder lufttætheden i hele anlæggets levetid. Indvendige hjørnesamlinger, loft-til-væg-forbindelser og gennemføringer til tjenester - elektriske ledninger, rør, HVAC-kanaler - kræver alle specialdesignede trimstykker og pakningssystemer, der opretholder trykintegriteten af ​​kappen ved hvert overgangspunkt.

Afprøvning af luftlækage efter installation, ved brug af trykmetoder baseret på EN 13829 eller tilsvarende standarder, er standardpraksis inden for idriftsættelse af farmaceutiske og halvledere renrum for at verificere, at den as-built konvolut opfylder den specificerede lufttæthedsklasse, før driftsvalidering påbegyndes. Cleanroom sandwichpanelsystemer fra anerkendte producenter er designet og testet til at opnå de lavest tilgængelige lækageklassifikationer under disse standarder.

Hygiejnisk overfladedesign og forebyggelse af partikeludskillelse

Overfladeegenskaberne for et rentrumssandwichpanel er konstrueret med en specificitet, der ikke har nogen sidestykke i standard byggeprodukter. Enhver designbeslutning - fra panelets overfladebelægningskemi til profilen af ​​fugebeklædningen - er truffet med det mål at minimere partikeldannelse, forhindre mikrobiel kolonisering og lette effektiv rengøring og desinfektion.

• Glatte, ikke-porøse overflader: Den rumvendte overflade af et renrumspanel skal have en overfladeruhed, der er lav nok til at forhindre partikelindfangning og dannelse af biofilm. Coatede stålpaneler opnår typisk overfladeruhedsværdier på Ra 0,8 µm eller bedre, mens elektropoleret rustfrit stål kan nå Ra 0,2 µm. Disse glatte overflader gør det muligt for desinficerende opløsninger at få ensartet kontakt med hele overfladen under rengøringscyklusser og efterlader ingen mikroskopiske fordybninger, hvor mikroorganismer kan læ.
• Indvendige hjørner: Vinklede indvendige hjørner mellem vægge og gulve og mellem vægge og lofter er umulige at rengøre grundigt og ophober partikler i døde zoner, der er afskærmet mod luftstrøm. Renrumssandwichpanelsystemer inkorporerer præformede, bukede hjørnesektioner - typisk med en radius på 50 til 100 mm - der eliminerer skarpe indvendige hjørner i hele anlægget, hvilket gør det muligt for rengøringsudstyret at nå alle overflader uden afbrydelser.
• Planflader og forsænkede befæstigelser: Udragende fastgørelseselementer, synlige skruehoveder og overfladediskontinuiteter genererer turbulens i de laminære luftstrømsmønstre, som rene rum bruger til at feje partikler væk fra kritiske arbejdszoner. Renrumspaneler fastgøres ved hjælp af skjulte eller forsænkede fastgørelsessystemer, der bevarer en flad, uafbrudt panelflade, hvilket bevarer de forudsigelige luftstrømsmønstre, som kontamineringskontrol afhænger af.
• Kemisk modstand af belægninger: Overfladebelægningen skal modstå nedbrydning - inklusive blærer, kridtning og farveændring - når den udsættes for hele spektret af rengøringsmidler og desinfektionsmidler, der bruges i anlægget i løbet af dens levetid. PVDF-belægninger tilbyder det bredeste spektrum af kemisk resistens og den længste levetid, hvilket gør dem til den foretrukne specifikation for faciliteter med aggressive rengøringsprotokoller.

Sammenligning af Clean Room Sandwich Panel Kernetyper

Valg af det korrekte kernemateriale er en af de mest konsekvensbeslutninger i renrumspanelspecifikation. Følgende tabel giver en struktureret sammenligning af de vigtigste kernemuligheder for at understøtte informeret udvælgelse baseret på projektspecifikke prioriteter:

Modulær fleksibilitet og rekonfigurerbarhed

En af de mest praktisk værdifulde og kommercielt vigtige egenskaber ved sandwichpanelsystemet i renrum er dets iboende modularitet. I modsætning til traditionelle renrumsindhegninger i vådkonstruktion bygget af pudset blok eller støbt beton - som er effektivt permanent, når det først er bygget - kan et rentrum med sandwichpaneler adskilles, udvides, reduceres eller flyttes med en brøkdel af den tid, omkostninger og forstyrrelse, der kræves for at ændre en konventionel struktur.

Paneler fremstilles i standardbredder - typisk 600 mm, 1.000 mm eller 1.200 mm - med tilpassede længder skåret til, så de passer til anlæggets gulv-til-loft-højde. Det sammenlåsende samlingssystem tillader paneler at blive tilsluttet og frakoblet uden at beskadige selve panelerne, hvilket betyder, at et rent rum bygget af kvalitets sandwichpaneler bevarer en betydelig restværdi som et rekonfigurerbart aktiv. For farmaceutiske producenter, der skal tilpasse deres anlægslayouts til skiftende produktporteføljer, eller for elektronikproducenter, der har behov for at udvide renrumskapaciteten som svar på nye produktlinjer, udmønter denne rekonfigurerbarhed sig direkte til lavere kapitaludgifter og hurtigere tid til produktion sammenlignet med konventionelle byggemetoder.

Installationshastighed er en anden vigtig fordel ved det modulære panelsystem. En komplet renrumsindkapsling - vægge, loft, døre, vinduer og servicegennemføringer - kan typisk installeres af et specialistentreprenørteam på en brøkdel af den tid, det tager at bygge et tilsvarende rum ved hjælp af traditionelle byggemetoder. Paneler ankommer på stedet præfabrikerede til nøjagtige dimensioner, der kun kræver montering og forsegling i stedet for den sekventielle byggeproces i flere brancher, som konventionel bygning kræver. Denne komprimerede installationstidslinje reducerer facilitets idriftsættelsesgennemløbstider og gør det muligt for produktionsoperationer at begynde at generere omsætning hurtigere.

Industrier, der er afhængige af Clean Room Sandwich Paneler

Den unikke kombination af egenskaber, som renrumssandwichpaneler tilbyder, gør dem til det specificerede byggesystem på tværs af en lang række industrier, hvor kontamineringskontrol er et lovkrav eller en absolut nødvendighed af produktkvalitet.

• Farmaceutisk fremstilling: GMP-regulerede lægemiddelproduktionsfaciliteter kræver renrum klassificeret til ISO 5 til ISO 8 (GMP Grade A til D) til forskellige produktionsstadier. Renrumssandwichpaneler med mineraluldskerner og rustfrit stål eller PVDF-belagte stålbeklædninger er standardspecifikationen, der opfylder både de hygiejniske overfladekrav i GMP-retningslinjerne og brandsikkerhedskravene i farmaceutiske facilitetsbestemmelser.
• Fremstilling af halvledere og elektronik: Waferfabrikationsfaciliteter til halvlederproduktion kræver de strengeste renrumsklassifikationer - ISO 1 til ISO 5 - hvor selv sub-mikron partikler kan ødelægge hele waferbatcher til en værdi af millioner af dollars. Panelsystemer i disse faciliteter skal være kompatible med de ultrahøjeffektive HEPA- og ULPA-filtreringssystemer og de præcise laminære luftstrømsmønstre, der beskytter waferoverflader under behandlingen.
• Fremstilling af medicinsk udstyr: Produktionen af implanterbart medicinsk udstyr, sterilt diagnostisk udstyr og kirurgiske instrumenter under ISO 13485 og FDA 21 CFR Part 820 kræver renrumsmiljøer, hvor både partikelformig og mikrobiel kontaminering er strengt kontrolleret. Paneloverflader skal modstå de validerede rengørings- og steriliseringsprotokoller, der anvendes under facilitetskvalifikationen.
• Bioteknologi og genterapi: Produktionen af biologiske stoffer, celleterapier og genterapier involverer arbejde med levende biologiske systemer, der er udsøgt følsomme over for forurening. Sandwichpaneler i rene rum til disse applikationer skal opnå og opretholde de højeste niveauer af miljøkontrol og samtidig give de biosikkerhedsmæssige indeslutningsfunktioner, der kræves, når der arbejdes med biologiske midler.
• Mad- og drikkevarebehandling: Højpleje- og højrisikozoner til fødevareproduktion - såsom klar-til-spisebearbejdning af kød, fremstilling af modermælkserstatning og aseptisk drikkevarepåfyldning - bruger sandwichpaneler i renrum til at skabe kontrollerede hygiejnezoner, der forhindrer krydskontaminering mellem forarbejdningsområder og beskytter produkter mod mikrobiologiske miljørisici.

Nøglespecifikationer, der skal verificeres, når du vælger Clean Room Sandwich Paneler

I betragtning af den kritiske rolle, som sandwichpaneler til renrum spiller i en facilitets forureningskontrolstrategi, skal specifikationer og indkøbsbeslutninger træffes med stor teknisk omhu. Følgende parametre bør verificeres i forhold til projektets krav, før du forpligter dig til en panelleverandør:

• Overfladebelægningscertificering: Bekræft, at den rumvendte belægning er uafhængigt testet og certificeret for modstandsdygtighed over for de specifikke rengøringsmidler og desinfektionsmidler, der vil blive brugt i anlæggets validerede rengøringsprocedure. Anmod om testrapporter for kemikalieresistens, ikke kun leverandørkrav.
• Brandpræstationsklassifikation: Bekræft, at panelsystemet - inklusive både beklædning og kerne - bærer den påkrævede brandklassificering i henhold til den gældende bygningsregulative standard (EN 13501-1 i Europa, UL-certificering i Nordamerika) for anlæggets belægningstype og jurisdiktion.
• Termisk transmittans (U-værdi): Bekræft, at paneltykkelsen og kernespecifikationen opnår den påkrævede U-værdi for anlæggets termiske ydeevnemål, især for rene rum, der opretholder temperaturer betydeligt over eller under omgivelsestemperaturen for at understøtte fremstillingsprocesser.
• Panelets spændvidde og belastningskapacitet: For loftspaneler, der spænder mellem strukturelle understøtninger, skal du kontrollere panelets afbøjning og bæreevne under den kombinerede vægt af selve panelet, alt udstyr monteret på loftet og den fordelte belastning fra HVAC-plenumet ovenfor.
• Ledsystems lufttæthedsdata: Anmod om testdata - ikke kun designkrav - der demonstrerer panelsamlingssystemets lufttæthedsydelse under de trykforskelle, som anlægget vil arbejde ved, for at bekræfte, at kappen vil opnå den krævede lækageklassificering efter installation.

Renrumssandwichpanelet er unikt, fordi det konsoliderer strukturelle, termiske, hygiejniske, sikkerheds- og forureningskontrolfunktioner i et enkelt, præ-konstrueret bygningselement, som standardkonstruktionssystemer grundlæggende ikke er i stand til at kopiere. For ethvert anlæg, hvor integriteten af ​​et kontrolleret miljø direkte bestemmer produktsikkerhed, overholdelse af lovgivning og kommerciel levedygtighed, er sandwichpanelet i renrummet ikke blot en foretrukken mulighed – det er den konstruerede løsning, der gør det kontrollerede miljø muligt.
