Hvis du nogensinde har arbejdet i et farmaceutisk anlæg, et halvleder-renrum, et hospitals-apotek, et biosikkerhedslaboratorium eller endda et avanceret fødevareproduktionsanlæg, har du næsten helt sikkert brugt eller gået forbi en gennemløbsboks. For den uindviede ligner det et skab af rustfrit stål, der er indbygget i en væg med to sammenlåste døre. For de mennesker, der er afhængige af det hver dag, er det en vigtig forureningskontrolenhed, der holder rene miljøer rene, mens de stadig tillader materialer at bevæge sig ind og ud.
Hvordan overfører du genstande mellem to verdener - en steril, en ikke - uden nogensinde at lade disse verdener røre ved?
Det er det stille, hverdagsmirakel udført af en beskeden kasse af rustfrit stål, der er indbygget i væggen, og grunden til, at du er ved at opdage, hvorfor den ydmyge gennemløbsboks er en af de vigtigste stykker udstyr i moderne kontrollerede miljøer.
Hvad er en Gennemløbsboks ?

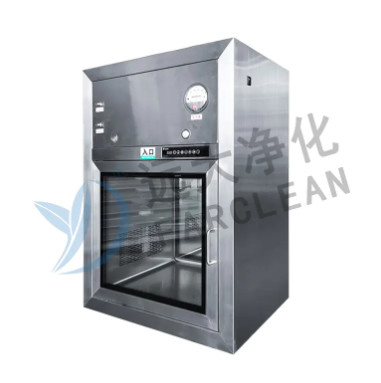

En gennemgangsboks er et forseglet dobbeltdørskammer bygget gennem en væg, der adskiller to områder med forskellige renhedsgrader, trykregimer eller fareniveauer.
Den består af:
- Én dør åbner ind i den højere kvalitet side
- Én dør, der åbner ind i den lavere eller lavere side
- Et pålideligt interlock system, der garanterer, at begge døre aldrig kan åbnes samtidigt
- Et gennemsigtigt udsigtsvindue og indvendige hylder
- Valgfrie funktioner såsom HEPA/ULPA-filtrering, UV-C-lamper eller hydrogenperoxid-dekontaminering
Det eneste formål: tillade sikker, kontrolleret overførsel af materialer, samtidig med at integriteten af lufttrykskaskader, partikelantal og biosikkerheds-/indeslutningsbarrierer bevares.
Hvorfor findes der Pass Through-bokse
Det grundlæggende problem, de løser, er enkelt: Du har et meget rent rum, og du skal overføre genstande til eller fjerne affald uden at gå på kompromis med renligheden eller biosikkerhedsniveauet i det pågældende rum.
At åbne en normal dør mellem en snavset korridor og et renrum ville øjeblikkeligt ødelægge trykkaskaden og tillade tusindvis af partikler og mikrober at strømme ind. Et påklædningsværelse hjælper, men selv fuldt påklædt personale er stadig den største kilde til forurening. Gennemgangsboksen er en mekanisk løsning, der lader materialer bevæge sig, mens folk bliver på deres respektive sider.
Sådan fungerer interlock-systemet
De fleste pass-through-bokse bruger en rent mekanisk interlock - ingen elektricitet, ingen software, praktisk talt nul fejlrate over årtier med 24/7 drift.
Når en dør åbnes, blokerer et stålflag eller vippearm fysisk den modsatte lås. Først når den første dør er helt lukket og låst, frigiver låsen den anden dør. Elektromagnetiske, pneumatiske og smarte interlocks er tilgængelige til specialiserede applikationer, men mekaniske er fortsat guldstandarden for GMP-faciliteter.
Materialer og finish, der lever op til lovgivningens forventninger
- 316L rustfrit stål – obligatorisk for aggressive sporicide midler og potente/farlige lægemidler
- 304 rustfrit stål – velegnet til standardbrug inden for farmaceutiske og hospitalsapoteker
- Elektropolerede indvendige overflader – lettere rengøring og reduceret partikelvedhæftning
- ESD-sikre og pulverlakerede muligheder til elektronik og ikke-GMP områder
Hovedapplikationer
- Farmaceutiske og bioteknologiske renrum (fyldningslinjer, aseptisk behandling)
- Mikroelektronik og halvlederfremstilling
- Sygehus sterile blandingsapoteker
- Nanoteknologiske laboratorier
- Vivarium og dyrefaciliteter
- Biosikkerhedsniveau 2, 3 og 4 laboratorier
- Nukleare faciliteter (gennemgange til handskerum)
- Produktion af fødevarer og kosmetik med høj indeslutning
- Retsmedicinske laboratorier
- Aerospace rene samlingsområder
Typer af gennemløbsbokse
A. Efter Interlock Type
- Mekanisk aflåsning
- Elektromagnetisk aflåsning
- Pneumatisk interlock
B. Ved luftstrøm & filtrering
- Passiv (ingen ventilator eller filter – afhængig af rumtrykskaskade)
- Aktiv / blæserdrevet med HEPA- eller ULPA-filtrering på tilførsel og/eller udstødning
- Laminære strømningsgennemløb (lodret eller vandret LAF inde i kammeret)
- Biodekontamineringsgennemløb (integrerede H₂O₂- eller UV-C-systemer)
C. Ved dørkonfiguration
- Standard to-dørs (mest almindeligt)
- Vogngennemføringer (i gulvniveau, stor nok til vogne eller paller)
- Gulvmonteret eller "tunnel" stil til tungt udstyr
- Brandklassificerede gennemløb (1-3 timers vurdering)
- Dobbeltvægget med mellemrum til sterilisationsgas
D. Efter Materiale
- 304 eller 316L rustfrit stål (farmastandard)
- Pulverlakeret koldvalset stål (lavere omkostninger, ikke-GMP-områder)
- ESD-sikre versioner til elektronik
- Akryl eller hærdet glas til lavbudget eller visuel overvågning
E. Specialiserede versioner
- UV-gennemløb (indbyggede UV-C-lamper til overfladesanering)
- Hydrogenperoxid (VHP) gennemløb
- Rapid Transfer Port (RTP) systemer
- Vejegennemløb med integreret præcisionsvægt
- Kølede gennemløb
Nøglefunktioner, du vil støde på
- Interlock system med visuelle/hørbare indikatorer
- 270° eller 180° dørsving (270° gør det muligt at folde døren fladt mod væggen og letter rengøringen)
- Udsigtsvindue af hærdet glas eller polycarbonat
- LED eller fluorescerende intern belysning
- Hylder i rustfrit stål (faste eller aftagelige)
- Dørstatussensorer og alarmudgange til BMS
- HEPA filter lækage test porte
- Magneheliske eller digitale trykmålere
- Trykknap eller berøringsfri (infrarød) døråbning
- Brandspjæld mulighed
- Jordingsbolte (ESD-modeller)
Installationsovervejelser
- Vægudskæringen skal være præcis (normalt indrammet med rustfri vinkel
- Overtryksrenrum placerer normalt HEPA-forsyningen i den højere kvalitet
- Indeslutningspakker med negativt tryk placerer udstødnings-HEPA på den snavsede side
- Fugemasse mellem karm og væg skal være silikone og kontinuerligt svejset på den rene side
- Elektriske låse normalt 24 V DC for sikkerhed
- Vogngennemføringer kræver ofte forstærket gulv eller rampe
Validering og kvalifikation
Typiske tests:
- Verifikation af interlock-funktion
- Dørtætningsintegritet
- HEPA filter installation lækagetest
- Luftstrømshastighed og ensartethed
- Partikeltælling inde i kammeret med begge døre lukkede
- Recovery test
- UV dosis kortlægning
- VHP-cyklusudvikling og biologisk indikatordræbning
Rengøring og vedligeholdelse
- Dagligt: Tør indvendigt af med 70 % IPA eller godkendt desinfektionsmiddel
- Ugentligt/månedligt: Fjern hylder og rengør bagved
- Hver 6.–12. måned: HEPA-filterintegritetstest og pakningsinspektion
- Udskift UV-lamper hver 9.000–12.000 timer
- Smør mekaniske låsetappe sparsomt med fødevaregodkendt fedt
Almindelige fejl
- Underdimensionering af kammeret → genstande sætter sig fast → personalestyrker døre → sammenlåsningsskader
- Installation af en passiv boks mellem to rum med identisk klassificering → unødvendig flaskehals
- Glemte at specificere 316L rustfrit til ætsende rengøringsmidler eller syrehåndteringsområder
- Intet visningsvindue → brugere åbner begge døre for at "se", om der er noget indeni
- Placering af pasboksen i en travl korridor → konstant bank og buler
Valg af den rigtige indvendige størrelse til din gennemgangsboks
I virkelige faciliteter falder de interne dimensioner, du vil støde på, oftest i tre praktiske kategorier:
- Lille: 300 × 300 × 300 mm til 450 × 450 × 450 mm Perfekt til sprøjter, små hætteglas, propper, dokumenter eller laboratorieprøver.
- Medium / Standard: 600 × 600 × 600 mm Kan nemt rumme sterile bakker, værktøjssæt, IV-poser og små instrumenter uden at spilde gulvplads.
- Stor / Vogntyper: 900 × 900 × 900 mm og større, op til 1200 × 1200 × 2000 mm eller mere Designet til rullende vogne, 800 × 600 mm eller 1000 × 800 mm, crash-vogne eller endda små isolatorpaller.
Praktisk regel giver vi altid til facility managers og arkitekter: Tilføj mindst 150–200 mm fri plads i alle retninger (bredde, dybde og højde) omkring det største emne eller tungeste emne, du forventer at overføre på en rutinemæssig basis. Denne ekstra frigang sikrer:
- Dørene lukker jævnt, selv når en operatør placerer emnet en smule forskudt
- Luft kan cirkulere korrekt i aktive eller laminære strømningsenheder
- Hylder kan fjernes for rengøring uden at bekæmpe belastningen
- Du vil ikke beskadige tætninger eller ridse dyre komponenter
Ved at følge denne enkle 150-200 mm bufferregel eliminerer man næsten fuldstændig den daglige frustration (og eventuel sammenlåsningsskade), der kommer fra et underdimensioneret kammer.
En pass-through-boks er en af de enheder, der er kedelige, indtil du ikke har en - så bliver det den største enkeltstående forureningsrisiko i dit anlæg. Når det er korrekt specificeret, installeret og vedligeholdt, er det en billig, pålidelig og reguleringskompatibel måde at flytte materialer mellem renhedszoner uden nogensinde at bryde indeslutning eller trykkaskade.
Uanset om du designer et nyt renrum, opgraderer et eksisterende apotek eller blot prøver at forstå, hvorfor det rustfrie skab i væggen ikke lader dig åbne begge døre på én gang, ved du nu stort set alt, der er værd at vide om gennemgangsbokse.
