Hvad betyder "Klasse 1000" egentlig?
Et klasse 1000 renrum er et præcist defineret miljø, ikke et markedsføringsmærke. Under den gamle US FED STD 209E-skala tillader et klasse 1000-rum ikke mere end 1.000 luftbårne partikler på 0,5 mikron eller større pr. kubikfod luft. Under det nuværende ISO 14644-1-system er det samme rum klassificeret som ISO 6, med et maksimum på 35.200 partikler pr. kubikmeter ved 0,5 mikron.
Det tal definerer næsten alt nedstrøms: hvor meget HEPA-filtrering du har brug for, hvor mange luftskift i timen systemet skal levere, hvor tæt kuverten skal forsegles, og hvor strenge procedurerne for overførsel af tøj og materiale skal være. Kort sagt er klasse 1000 et præstationsmål, som hele renrumssystemet skal opfylde i hvile og i drift.
Føderal standard 209E og ISO 6 ækvivalens
Hvis du gennemgår ældre tegninger eller specifikationer, kan du se "klasse 1000" skrevet uden en ISO-reference. Den sikre konvertering er at behandle klasse 1000 som ISO 6. En almindelig fejl er at antage, at klasse 1000 er mellem klasse 100 og klasse 10000 og derfor tæt på ISO 7; faktisk er ISO 6 et helt trin renere end ISO 7, og det kræver en mere krævende luftskiftehastighed og filtreringsdesign.
| Partikelstørrelse | Maksimalt antal partikler pr. kubikmeter | Ca. per kubikfod |
|---|---|---|
| 0,5 mikron eller større | 35.200 | 1.000 |
| 1,0 mikron eller større | 8.320 | 236 |
| 5,0 mikron eller større | 293 | 8 |
Klasse 1000 vs. Klasse 10000 og ISO 7
Et klasse 10000-rum, eller ISO 7, tillader ti gange flere partikler pr. kubikfod ved samme størrelsestærskel. I praksis bruges et ISO 6-rum, når produktet er følsomt nok til, at selv et lille antal 0,5 mikron partikler kan forårsage en defekt eller overensstemmelsesproblem. At flytte fra ISO 7 til ISO 6 betyder normalt mere lufthåndteringskapacitet, flere HEPA-filtre og mere opmærksomhed på trykkaskader og dørtætning.
Hvor et klasse 1000 / ISO 6 renrum er det rigtige valg
Klasse 1000 er ikke den rigtige klassificering for hvert produkt. Det er typisk specificeret til præcisionselektronik, fotonik, nogle monteringstrin for medicinsk udstyr, farmaceutisk sekundær emballage og visse kosmetik- eller fødevarelinjer, hvor renhedsretention er vigtig. Den røde tråd er et produkt, der kan tåle nogle partikler, men som ikke kan tåle partikelbelastningen på en normal fabrik eller et laboratorium.
Præcisionselektronik og optik
I elektroniske back-end-processer, optiske komponenter og sensorproduktion kan en partikel på 0,5 mikron lande på en wafer-, kontakt- eller linseoverflade og forårsage elektrisk fejl eller optisk forvrængning. Et ISO 6-rum skaber en beskyttet zone omkring disse trin uden at kræve omkostningerne og kompleksiteten af et fuldt klasse 100 / ISO 5 laminært flow-renrum. Af denne grund bruger mange elektroniklinjer ISO 6 til procesområdet og ISO 7 eller 8 til det omgivende rum. Du kan gennemgå typiske layouts og partitionsvalg i vores renrumsdesignvejledning til elektronikindustrien .
Farmaceutiske og biofarma-støtteområder
Primær aseptisk påfyldning kræver normalt et klasse 100 / ISO 5 miljø, men meget af arbejdet omkring det kører på ISO 6. Dette omfatter sekundær emballage, bufferforberedelse, komponentinddeling og visse påfyldningslinjer, hvor produktet er blevet steriliseret. Inden for lægemidler skal klasse 1000-rummet også overholde GMP-forventninger til dokumentation, rengøring og materialeflow. Vores biofarmaceutiske renrumsløsninger dække det typiske layout og komponentstrategi for disse zoner.
Designparametre, der adskiller et fungerende ISO 6-rum fra et smukt rum
Antallet af partikler i rummet er resultatet af hele systemet, ikke et enkelt filter eller en dør. For at nå klasse 1000-grænsen skal du koordinere luftskift, tryksætning, kuvertforsegling, personaledisciplin og materialeoverførsel.
Luftskift, filtrering og tryk
Et ISO 6-rum kræver typisk en høj luftskiftehastighed for at fortynde og fjerne partikler genereret inde i rummet. Afhængigt af processens varmebelastning og layout vil du ofte se designet luftskiftehastigheder på 50 til 80 i timen, med HEPA-filtre monteret i loftet og lavvægs- eller loftafkast, der opretholder ensartet luftstrøm. Ved denne luftskiftehastighed kræver HEPA-filtrene tilstrækkeligt kanaltryk og filterareal til at undgå overdreven støj og energiforbrug; til et lille rum kan en loftventilator-filterenhed være nok, mens større rum har brug for en central AHU med terminal HEPA-filtre. Rummet bør også holdes under et positivt tryk i forhold til mindre rene tilstødende rum, normalt omkring 10 til 15 pascal, for at forhindre ubehandlet luft i at trænge ind.
Konvolut og dørforsegling
De svageste punkter i ethvert renrum er de steder, hvor mennesker og materialer passerer igennem. En standard kommerciel dør lækker forurenet luft gennem hullerne mellem bladet og karmen. Til ISO 6 skal du have en flush maskinfremstillet renrumsdør i stål med gennemgående pakninger, en automatisk bundtætning og glatte overflader, der er nemme at tørre af. Denne type dør er en fælles specifikation for ISO 6- og ISO 7-rum, og hængsel-, låse- og tætningsydelsen skal verificeres på stedet med en røgtest eller partikeltest før accept.
Maskinfremstillet stål Clean Room Door-Farclean Maskinfremstillet stål Clean Room Door-Farclean Se produkt → Personale- og materialeflow
Mennesker frigiver millioner af partikler fra hud, tøj og bevægelser, selv når de er klædt. En luftbruser ved indgangen til ISO 6-zonen fjerner løst vedhæftede partikler fra beklædningsgenstanden, før medarbejderne går ind i lokalet. A rustfrit stål personale luftbruser med låste døre er en praktisk første barriere til en klasse 1000 linje. Hvis dit budget eller plads er begrænset, kan veldesignede beklædnings- og luftsluserum tjene en lignende rolle, men for de fleste farma- og elektronikprojekter er luftbruseren det sikreste valg.

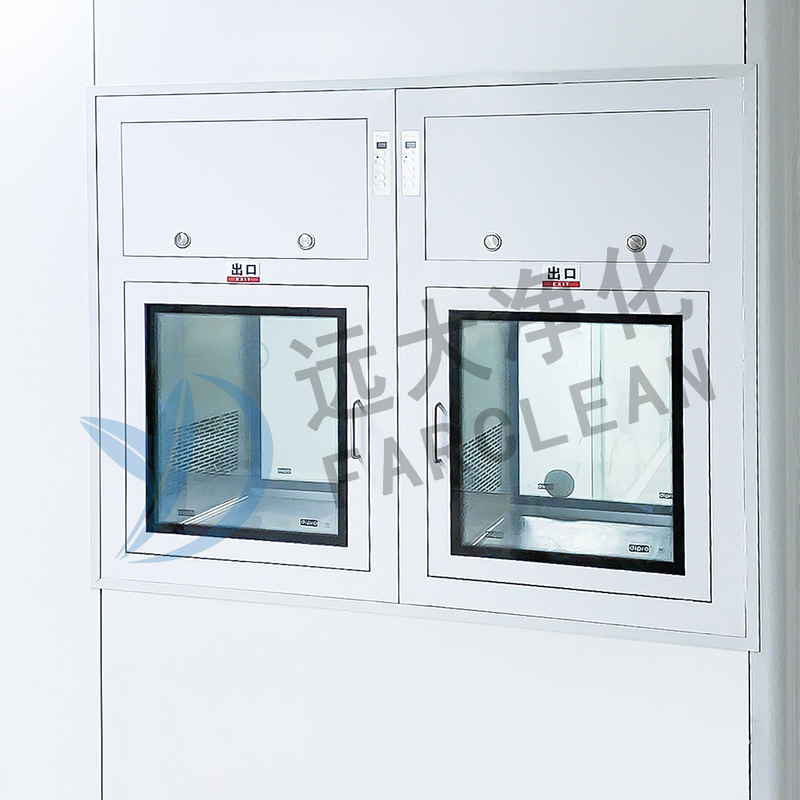

Alle rustfrit stål Air Shower Room-Farclean Alle rustfrit stål Air Brusebad Se produkt → Materialer bærer også partikler ind. En gennemgangsboks med låste døre forhindrer trykkaskaden i at kollapse og giver dig mulighed for at tørre eller rense emnet, før det kommer ind i renrummet. A selvrensende gennemløbsboks med HEPA eller UV-behandling tilføjer endnu et lag af kontrol, hvor renlighed af produktet eller emballagen er vigtig.
Selvrensende gennemløbskasser | Farclean Leverandør, Producent Farclean leverer selvrensende pass-through-bokse til farmaceutiske, laboratorie- og elektronikrenrum, hvilket forbedrer hygiejnen, effektiviteten... Se produkt → Bygning eller eftermontering af et klasse 1000-rum: trin og faldgruber
Uanset om du bygger et nyt renrum eller opgraderer et eksisterende industrirum, bør processen følge en logisk sekvens: definer procesflowet, indstil klassificeringsmålet, vælg konvolut og udstyr, og verificér derefter det færdige rum.
Planlægning og layout
Start med selve processen, ikke med et måltal. Tegn stierne for mennesker, materialer, færdigvarer og affald. Placer den mest følsomme operation i den reneste zone med en kontrolleret korridor og luftsluser omkring den. En almindelig fejl er at designe et smukt ISO 6-rum, men at placere materialeindgangsdøren ved siden af en gaffeltrucksti, hvilket gør hele klassificeringen svær at forsvare under validering.
Installation og validering
Når du har valgt vægpaneler, døre, vinduer og luftbehandlere, afgør installationskvaliteten, om rummet opfylder ISO 6. Hver panelsamling, loftgennemføring og dørtætning skal kontrolleres for utætheder. Efter installationen skal du måle partikelantal, trykforskelle, luftstrømshastighed og restitutionstid i både hvile- og driftstilstand. Dette trin er dækket i detaljer i vores GMP modulær renrum installation og validering guide .
Samarbejde med en erfaren leverandør
En producent, der producerer døre, vinduer, paneler, luftbrusere og gennemgangsbokse under ét tag, kan forenkle indkøb og undgå kompatibilitetsproblemer mellem komponenter. Siden 2002 har vores Suzhou-fabrik leveret renrumskomponenter og nøglefærdige installationer til farmaceutiske, elektronik-, fødevare- og akademiske projekter. Den oplevelse er vigtig, når du har brug for et sammenhængende design, ensartet forsegling og et valideringsresultat, der holder i en audit.
Omkostningsforventninger og indkøbsfejl
Prisen for et ISO 6-renrum er ikke kun det synlige hardware. Luftbehandlingsenheder, kanaler, styringer og validering er normalt de største linjeposter, og de skaleres med luftskiftehastigheden. Et klasse 1000-rum vil koste mere at bygge og drive end et ISO 7-rum, fordi det flytter mere luft og har brug for flere filtre.
Hvor gemmer omkostningerne sig
Vær forberedt på skjulte omkostninger i luftbalancering, test og certificering. Hvis rummet eftermonteres inde i en eksisterende bygning, kan gulvets planhed, loftshøjden og VVS-pladsen begrænse dit design. En modulær tilgang, der bruger præfabrikerede paneler og komponenter kan reducere installationstiden og undgå dyr specialfremstilling på arbejdspladsen. Driftsomkostninger inkluderer også filterudskiftning, energi til luftbehandlingssystemet og løbende partikelovervågning.
Specifikationer der betyder noget
Når du sammenligner tilbud, skal du kontrollere materialetykkelse, overfladefinish, pakningsmateriale og hardwarekvalitet, ikke kun den samlede pris. En billigere dør kan have det samme ydre udseende, men mislykkes i en tætningstest eller partikelantal. Spørg efter referenceinstallationer, hvor den samme dør eller gennemgangsboks har været brugt i et ISO 6-rum; webstedsfotos og testrapporter er nyttige beviser for den faktiske ydeevne. Bekræft også, at leverandøren kan dokumentere hele kuvertens ydeevne og levere en klar installationstegning, fordi en renrumsklassificering er et systemresultat, ikke et komponentcertifikat.
Bundlinjen for et klasse 1000 / ISO 6 renrum
Et klasse 1000 renrum er et veldefineret ISO 6 kontrolleret miljø med klart specificerede partikelgrænser. At få det rigtigt kræver koordinering mellem luftskift, filtrering, tryksætning, kuvertforsegling, personaleprocedurer og materialeoverførsel. Den gode nyhed er, at disse variabler er forudsigelige og testbare. Med det rigtige layout og kvalitetskomponenter kan et ISO 6 rum levere stabil partikelkontrol i årevis.
Hvis du evaluerer et renrumsprojekt, skal du starte med at skrive klassificeringsmålet, procesflowet og acceptkriterierne ned. Sammenlign derefter leverandører på deres evne til at levere og understøtte hele systemet, ikke kun én produktkategori. Den tilgang vil redde dig fra den dyreste fejl af alle: at bygge et rum, der ser rent ud, men ikke kan bestå partikeltesten.
